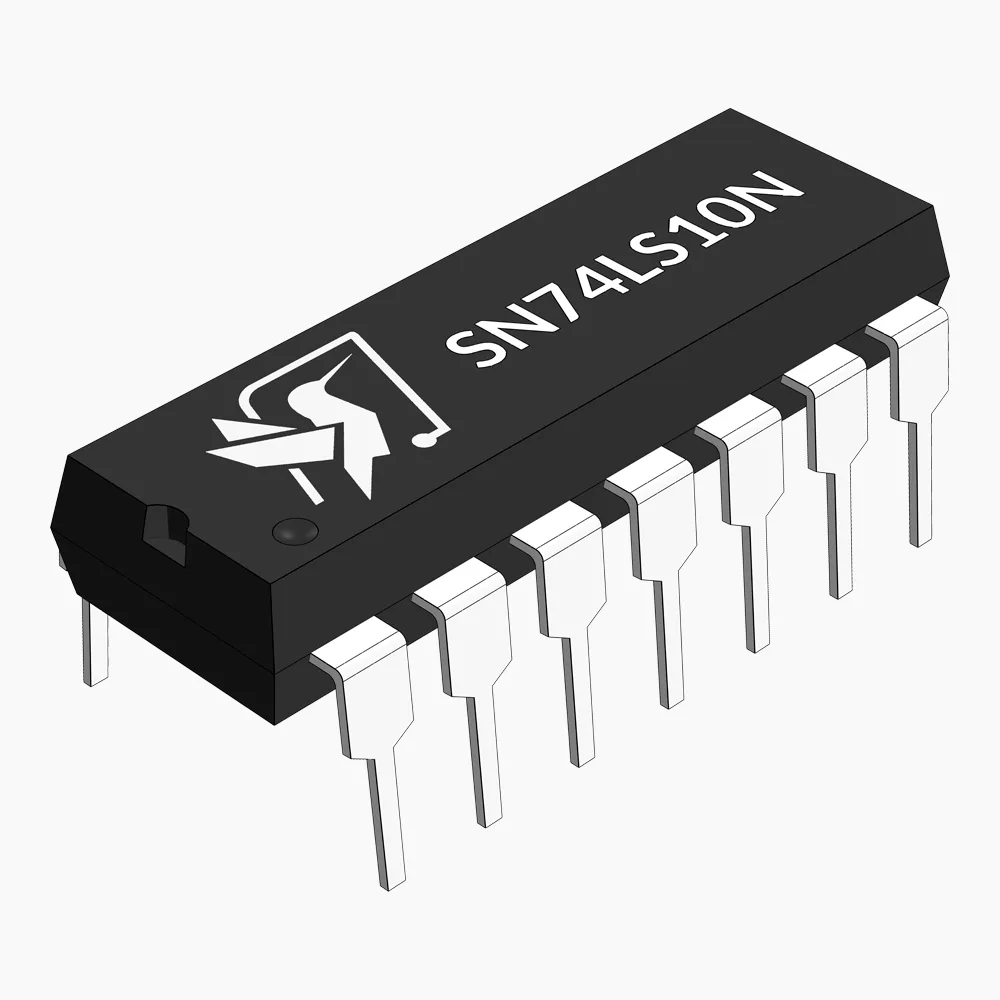

La Compuerta de tres entradas NAND 74LS10 es un circuito integrado que consta de 3 compuertas lógicas NAND con 3 entradas y una salida por compuerta, además de una terminal de 5V + GND. Que conforman un total de 14 terminales de conexión a una distancia estándar de 0.1 pulgadas entre pines.
Sus pines son compatibles con tablilla de pruebas protoboards o placas perforadas para prototipos.
Las compuertas de la familia lógica TTL SN74LS** son muy populares para la enseñanza de sistemas digitales y cursos básicos de electrónica.
No dejes de revisar nuestro catálogo de compuertas lógicas y nuestro catálogo general donde podrás encontrar este y otros materiales para tus prácticas de electrónica, mecatrónica y sistemas digitales.
¿Qué es una compuerta lógica NAND de 3 entradas?
La compuerta NAND, también conocida como AND negada o inversa o NOT-AND, es una combinación de las compuertas AND y NOT, al tener sus 3 entradas activas “1”la salida se encuentra inactiva “0”. Sin embargo, en otra variación con respecto a las entradas, mantendrá su salida en estado activo “1”.
En otras palabras la salida de la compuerta NAND de 3 entradas es igual a la negación de la multiplicación de sus entradas.
¿Para qué sirve la compuerta de tres entradas NAND?
La 74LS10 sirve para realizar distintas practicas de electrónica principalmente, dado que es dificil que hoy en día se empleen compuertas lógicas discretas para implementar circuitos complejos. Sin embargo aún es posible implementar diferentes circuitos secuenciales y combinacionales sencillos para aplicaciones comerciales o industriales utilizando componentes lógicos discretos.
Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.
Especificaciones y características 74LS10 compuerta NAND
-
-
- Modelo: 74LS10
- Tipo: TTL
- Familia: LS
- Tipo de lógica: NAND/Lógica inversa
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente: 8 mA
- Temperatura de trabajo: 75 °C a 0 °C
- No. de Entradas: 3
- No. de Salidas: 1
- Compuertas: 3
- Pines: 14
- Tipo de encapsulado: DIP
- Medidas: 4.57 x 19.3 x 6.35 mm
-
Tabla de verdad
La ecuación de la 74LS10 esta representada por A x B x C = Q´
| A | B | C | Q´ |
|---|---|---|---|
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
